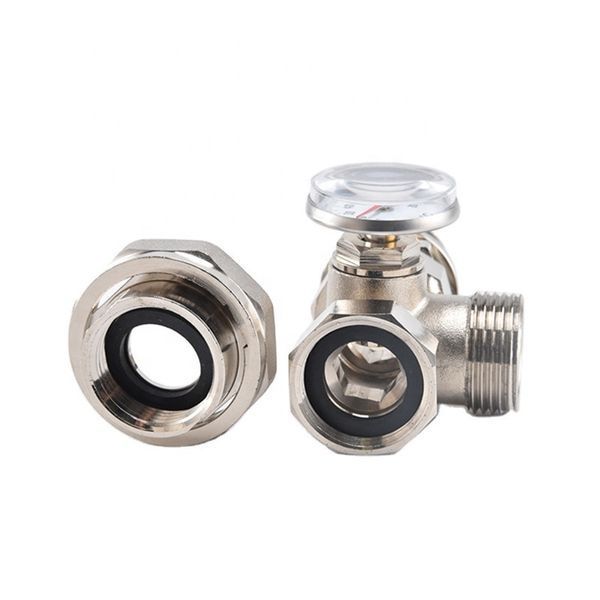

Смесительный узел 1 "для теплого пола Tervix Pro Line Mixset без насоса Смесительный узел разработан, как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки теплоносителя до заданной температуры, который затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

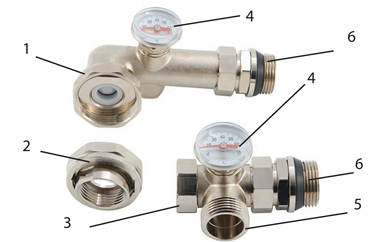

Описание

1. Верхний соединительный элемент с накидной гайкой для насоса и местом под термометр
2. Накидная гайка для подключения насоса и термостатического клапана
3. Нижний соединительный элемент с накидной гайкой для подключения термостатического клапана, подключение оборота и местом под термометр
4. Термометр
5. Подключение обратного контура 1"
6. Подключение к гребенке 1''

Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла - наружная резьба 1''. В комплект входит термостатический смесительный клапан ATM561 Afriso (размер 1", диапазон температуры 20-43°C, Kvs 2,5) и циркуляционный насос Grundfos UPSО 25-60 130мм. Насос крепится двумя накидными гайками. Рекомендуем использовать шаровые краны для подключения узла к источнику тепла и к распределительной гребенки. Смесительный узел соединяется с распределительной гребенкой внешней резьбой 1''.

Принцип работы

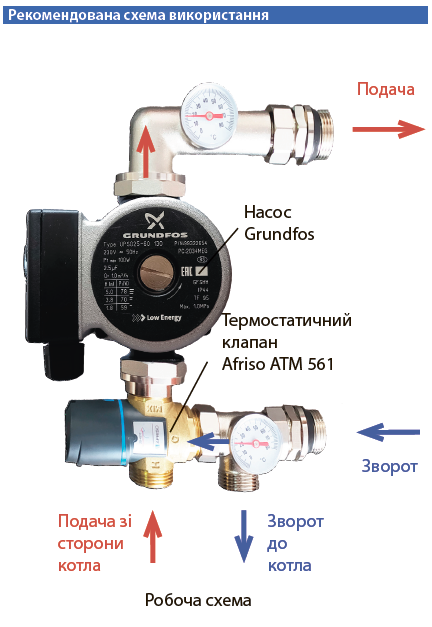

Теплоноситель, который подается из источника тепла, поступает на термостатический клапан (ATM561 Afriso). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обратный контур со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (ATM561 Afriso). Также для визуального контроля температуры теплоносителя на подаче и обратном контуре предусмотрены термометры (4). Остатки теплоносителя на обратном контуре (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос Grundfos UPSО 25-60 130мм и подается на распределительную гребенку.

Вывод из эксплуатации, утилизация
Отсоедините узел и разберите его. В целях защиты окружающей среды, запрещается выбрасывать демонтированный узел вместе с неотсортированными бытовыми отходами.

Гарантия
Производитель предоставляет 24-месячную гарантию со дня продажи.

Внимание! Монтаж должен проводить квалифицированный специалист.

Артикул 521311
Тип/модель Tervix Pro Line Mixset Смесительный узел
Максимальное давление 10 бар
Максимальная температура 90°С
Межосевое расстояние 210 мм
Длина монтажа насоса 130 мм, 180 мм.
Материал Латунь

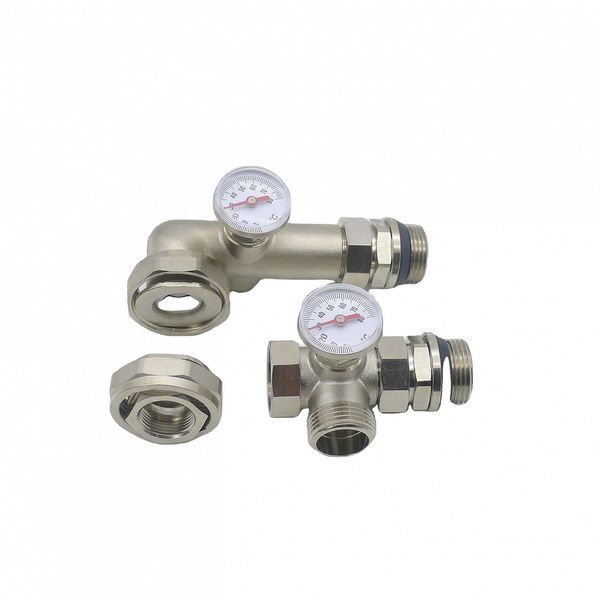

Комплектация 1. Верхний соединительный элемент (1 шт) 2. Нижний соединительный элемент (1 шт) 3. Накидная гайка для нижнего подключения насоса (1 шт) 4. Термометр (2 шт) 5. Уплотнители 6. Инструкция по эксплуатации (1 шт)
Подключение к гребенке 1"
Подключение к источнику тепла 1"
Подключение термостат.клапана 1"
Подключение насоса 1 1/2"
Термометр 0..80°С
Рекомендуемый насос Grundfos UPM3 Auto
Рекомендуемый клапан Afriso ATM 561 (+20..+43° С)
Бренд Tervix
Страна производитель Китай
Гарантия 24 мес.
